Co je to cutline?

Cutline je výraz pro ořezovou linku, podle které plotter nebo laser řeže nálepky nebo jiné papírové produkty do požadovaného tvaru. Může jít o typické tvary (čtverec, kruh, elipsa) nebo i jiné, atypické tvary (např. hvězda, jednoduchý strom apod.).

Jak cutline připravit?

V dokumentu je cutline linka, která obsahuje informaci o přímé barvě, jejíž název plotter rozpozná a na základě této informace ví, že se jedná o ořezovou linku.

Na začátek je potřeba navrhnout linku, podle které bude stroj řezat. Linku si připravíme do samostatné vrstvy. Když ji máme nakreslenou, nastavíme jí tloušťku na 0,1 mm (nebo 0,25 bodu).

Dalším krokem je nastavení přímé barvy (angl. spot color). Tato barva musí mít název CutContour a musí se skládat jen ze 100% magenty. Pro vytvoření přímé barvy s tímto názvem v programu Adobe Illustrator musíme otevřít okno Window > Swatches (Okna > Vzorník).

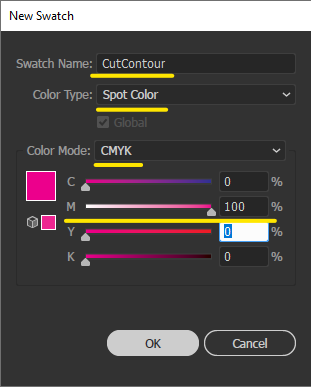

V tomto okénku je v dolní části plus ve čtverci, po kliknutí na něj se nám otevře dialogové okno New Swatch (Nový vzorek). Zde nastavíme zmíněné hodnoty:
Swatch Name: CutContour
ColorType: Spot Color
Color Mode: CMYK
C: 0%, M: 100%, Y: 0%, K: 0%

Po nastavení všech potřebných hodnot klikneme na OK.

V okně Swatches nám přibyla nová barva. Pokud jsme vše udělali správně, zobrazí se s bílým trojúhelníčkem v pravém dolním rohu, ve kterém bude černá tečka. Tuto barvu tedy aplikujeme na vytvořený obrys, čímž získá magentovou barvu.

Je nutné, aby tato linka měla nastavený atribut přítisku. Toto nastavení najdeme v okně atributů: Window > Attributes (klávesová zkratka + F11 (Windows) nebo + F11 (macOS)).

Označíme si naši linku a v tom momentě by naše okno Atributů mělo vypadat tak, jako na obrázku výše. Zaškrtneme políčko u Overprint Stroke (Přítisk obrysu) a máme hotovo.
